かみこみX線検査機の概要

X線と光学系のハイブリッド検査

X線と光学系で撮影した２つの画像を合成することで、従来機ではできなかった「かみこみ」「異物」「相対質量」「形状」全ての項目を高感度に検査可能。

今まで検査の難しかった、模様付きの包装袋や、アルミ包材でも高感度検査。

多用な検査で課題を解決します。

誰でも、かんたんに検査範囲を設定

難しかった検査範囲の設定も、機械の表示に従い操作していくだけで、誰でもカンタンに設定可能です。

画像がキレイで高感度

搬送ベルトの影響を受けず、鮮明な画像が得られます。そのため、誤検知が少なく、安定した高感度を実現しています。

搬送ベルトが写りこむため、不鮮明な画像になり、感度が悪くなります。

規格

型式	SXS2-2154HC1D		SXS2-3474HC1D
検査品寸法 ※1	最大通過幅 210mm 最大通過高さ 50mm （25mmノレンレス）		最大通過幅 340mm 最大通過高さ 120mm （40mmノレンレス）
搬送質量	1kg ※2
搬送ベルト速度	20～60m/min(高速仕様は応相談) ※2
ベルト幅	240mm		300mm
検出感度	鉄・ステンレスφ0.3mm球、石、ガラス、硬骨、高密度プラスチック等 ※3
表示・操作部	15.6インチワイドTFTカラーLCD（タッチパネル付）
構造	本体・架台：オールステンレス（SUS304）
パスライン	750±50mm
Ｘ線最大出力	管電圧(最大)50kV 管電流(最大)5.0mA ただし150W制限あり		管電圧(最大)50kV 管電流(最大)8.0mA ただし300W制限あり
使用環境	温度0～35℃、湿度30～85%、結露しないこと（フィルター定期清掃要）※4
質量	220kg		320kg
電源	AC100V±10% / AC200V±10%、1.0kVA、50/60Hz		AC100V±10% / AC200V±10%、1.5kVA、50/60Hz

※1 検査品寸法は検査可能範囲内に収まるようにしてください。
※2 その他の搬送質量・搬送ベルト速度はご相談ください。
※3 検出能力は、検査品および使用環境により異なる場合があります。
※4 使用環境温度が35℃を超える場合はご相談ください。
※検査品の長さにより、入口、出口部分にＸ線漏洩防止のためのカバーが必要になる場合があります。
※設置場所の室温の変動が大きい、多湿である、検査物が冷たい、もしくは熱いなどの場合には、別途オプションが必要になります。

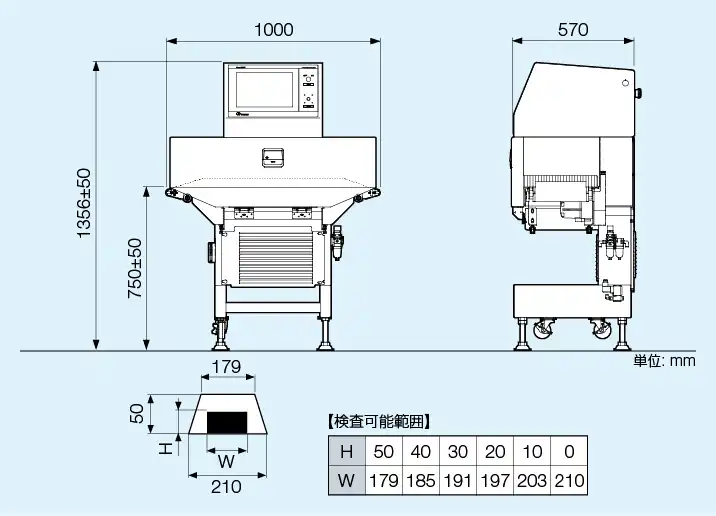

SXS2-2154HC1D（台形）の外観図

※USBメモリはオプションです（USBは付属の専用品を使用してください）

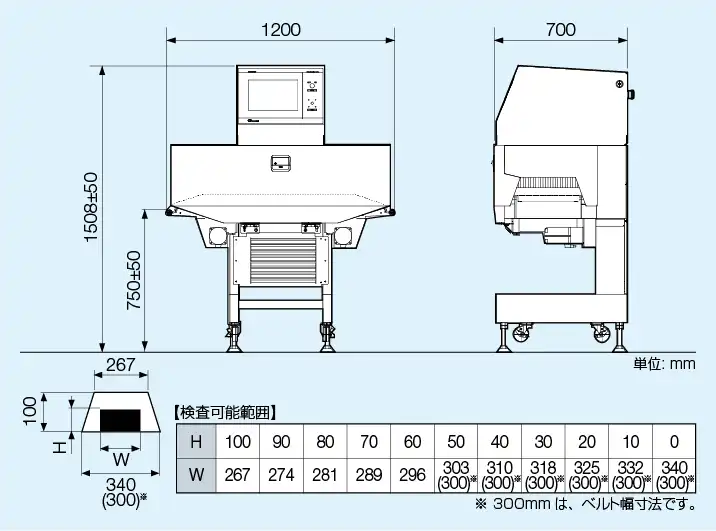

SXS2-3474HC1D（台形）の外観図

※USBメモリはオプションです（USBは付属の専用品を使用してください）
