SD3P-45B 型

SD3P-45B 型

规格

D:非防水/W:防水(采用全不锈钢规格)

型号 SD3P-XXXXBD/W
4505 4507 4509 4511 4514
最大通过宽度 (mm) 450
最大通过高度 (mm) 50 70 90 110 140
检测灵敏度 (mm) Fe φ0.4 φ0.45 φ0.5 φ0.55 φ0.6
SUS
304
φ0.85 φ0.9 φ0.95 φ1.0 φ1.1
输送机速度 24m/min(50Hz)
输送机尺寸 1200mm (长度)×350mm (皮带宽度)
检测到金属时 皮带停止、警报报警或自动剔除(选配)
搬运重量 20kg(如采用AC200V、最大30kg)
使用环境 温度0~40℃、湿度30~75% 不会结露的环境
电源 AC100V±10% / AC200V±10%、50/60Hz、350VA
或 三相AC200V±10%、50/60Hz、550VA(对应30kg时)
型号 SD3P-XXXXBD/W
4517 4520 4525 4530 4535
最大通过宽度 (mm) 450
最大通过高度 (mm) 170 200 250 300 350
检测灵敏度 (mm) Fe φ0.7 φ0.7 φ0.8 φ0.9 φ1.0
SUS
304
φ1.2 φ1.4 φ1.5 φ1.7 φ2.0
输送机速度 24m/min (50Hz)
输送机尺寸 1200mm (长度)×350mm (皮带宽度)
检测到金属时 皮带停止、警报报警或自动剔除(选配)
搬运重量 20kg(如采用AC200V、最大30kg)
使用环境 温度0~40℃、湿度30~75% 不会结露的环境
电源 AC100V±10% / AC200V±10%、50/60Hz、350VA
或 三相AC200V±10%、50/60Hz、550VA(对应30kg时)

※检测灵敏度为皮带上传送被测产品时的灵敏度。
(有时检测灵敏度会因被测产品和使用环境的不同而有差异。)

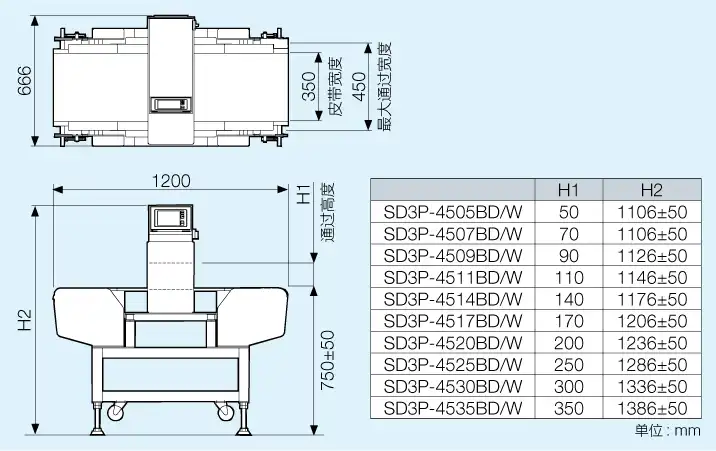

示意图

示意图 SD3P-45B 型
