※用于剔除NG品的弯头是选配品。
规格
| 型号 | SD3P-100RW-XXX | |||||
|---|---|---|---|---|---|---|
| 1.0S | 1.5S | 2.0S | 2.5S | 3.0S | ||
| 检测 灵敏度 |
Fe | φ0.4mm | ||||
| SUS304 | φ0.7mm | |||||
| 线圈开口部位 内径 |
φ100mm | |||||
| 配管尺寸 | 1.0inch | 1.5inch | 2.0inch | 2.5inch | 3.0inch | |
| 入口和出口部位高度 | 750mm | |||||
| 接头形状 | IDF接头 | |||||
| 最大通过流量※1 | 500ℓ/h | 1,200ℓ/h | 2,000ℓ/h | 4,500ℓ/h | 7,000ℓ/h | |
| 耐压 ※2 | 0.8MPa | 0.7MPa | 0.5MPa | |||
| 耐热温度 ※2 | 80℃ | |||||
| 选别方法 | 空气驱动三通球阀 | |||||
| 使用球阀 | 使用温度范围—5℃〜95℃、 最大使用压力0.7MPa、 IP55 | |||||
| 电源 | AC100-240V±10％、50/60Ｈｚ、120VA | |||||
| 气源 | 0.4～0.7MPa | |||||
| 附件 | 钩形扳手、夹具 | |||||
| 重量 | 91kg | 94kg | 100kg | 107kg | 111kg | |
※1：因使用流体的比重，黏度不同而有差异，详细内容请您咨询本公司。
※2：耐压情况根据使用温度不同而有差异。请咨询本公司。
※请勿使被测产品碰撞到通过口的内侧。有时检测灵敏度会因被测产品和使用环境的不同而有差异。
产品规格可能会在不事先告知的情况下进行更改。

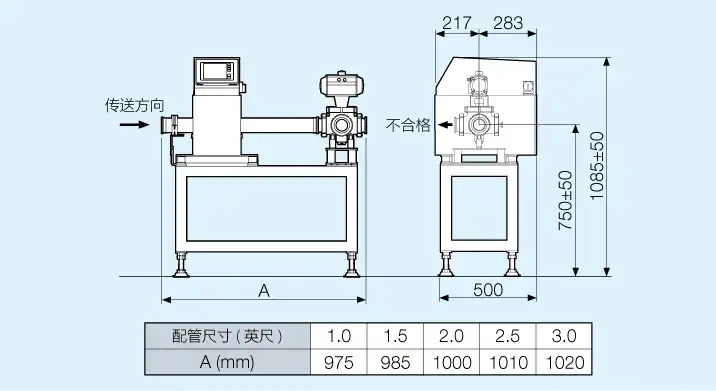

示意图
