パイプ搬送型 金属検出機

味噌、ミンチ肉、ジャムなどの練り物又は液体

パイプ搬送型 金属検出機
味噌、ミンチ肉、ジャムなどの練り物又は液体

パイプはワンタッチ着脱式で、カンタンに清掃可能。
※NG排出用エルボはオプションです。

規格

D:非防水/W:防水(SUS仕様)

型式 SD3P-100RW-XXX
1.0S 1.5S 2.0S 2.5S 3.0S
検出感度(mm) Fe φ0.4
SUS304 φ0.7
コイル開口部内径 φ100mm
配管サイズ(インチ) 1.0 1.5 2.0 2.5 3.0
入口出口高さ 750mm
口金形状 IDFヘルール
最大通過流量(ℓ/h)※1 500 1,200 2,000 4,500 7,000
耐圧(Mpa)※2 0.8 0.7 0.5 0.5 0.5
耐熱温度 ※2 80℃
選別方法 エア駆動3方ボールバルブ
ボールバルブ仕様 使用温度範囲-5~95℃ 最高使用圧力0.7MPa、IP55
エアー源 0.4~0.7MPa
使用環境 温度0~40℃、湿度30~75% 結露しないこと
電源 AC100~240V±10%、50/60Hz、120VA
質量(kg) 91 94 100 107 111
付属品 フックスパナ・クランプ(入口、良品出口)

※1 使用流体の比重・粘度によって異なります。ご相談下さい。
※2 耐圧は20℃の参考値です。使用温度により耐圧が異なります。ご相談下さい。
※検出感度はテストピースのみを通したときの感度です。商品及び使用環境により感度が異なる場合があります。
※通過口の内面に商品などが当たらないようにしてください。
※仕様は改良のため予告なく変更することがあります。

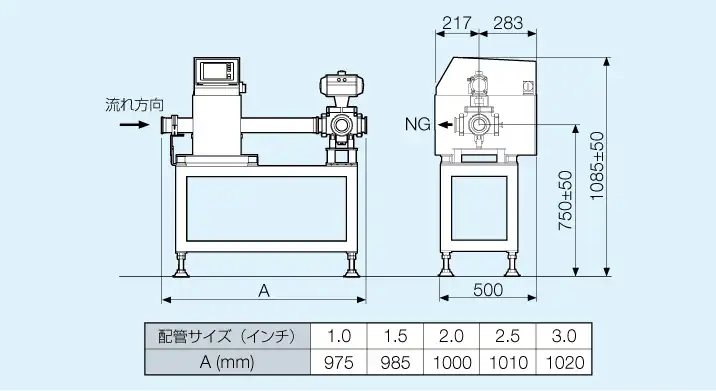

外観図
