X線検査機

SX2353HW / SX3873HW

SX2353HW / SX3873HW

新X線センサー3Hで高感度を実現

新X線センサー搭載機(SX2353HW)では当社標準機(SX2554W)と比較してさらなる高感度検査を実現しました。検査画像の比較ではより鮮明になっていることが確認できます。

02l03-SX2353HW-SX3873HW_02より安定した高感度を実現

新X線センサー搭載機(SX2353HW)では異物をより強く検出しており、これによって高感度検査を安定的に行うことが可能です。社内テストでは従来機(SX2554W)と比較してワンサイズ小さなテストピースを検出しています。

02l03-SX2353HW-SX3873HW_08 02l03-SX2353HW-SX3873HW_06 02l03-SX2353HW-SX3873HW_04 02l03-SX2353HW-SX3873HW_14 02l03-SX2353HW-SX3873HW_12 02l03-SX2353HW-SX3873HW_10



規格

形名 SX2353HW SX3873HW
検査品寸法 ※1  W220mm×H120mm W370mm×H150mm
搬送重量  5kg ※2
搬送ベルト速度  15~45m/min ※3
ベルト幅  270mm(蛇行レス無) (蛇行レス有はオプション) 420mm(蛇行レス無) (蛇行レス有はオプション)
検出感度  鉄・ステンレスφ0.2mm球、石、ガラス、硬骨、高密度プラスチック等 ※4
表示・操作部  12.1インチワイドTFTカラーLCD(タッチパネル付)
構造  本体・架台:オールステンレス(SUS304)防水構造 本体IP66準拠 ※5
パスライン  750±50mm
X線最大出力  管電圧(最大)50kV 管電流5.0mA ただし150W制限あり   管電圧(最大)75kV 管電流8.0mA ただし300W制限あり
使用環境  温度0~35℃ 湿度30~85%結露しないこと(フィルター定期清掃要) ※6
質量  138kg 185kg
電源  AC100V±10% / AC200V±10% 1.0kVA 50/60Hz  AC100V±10% / AC200V±10% 1.5kVA 50/60Hz

※1 商品の長さにより、カバーが必要になる場合があります
※2 その他質量はご相談ください
※3 その他搬送ベルト速度はご相談ください
※4 検出能力は、検査品および使用環境により異なる場合があります
※5 オプション搭載時はこの限りではない
※6 使用環境温度が35℃を超える場合はご相談ください

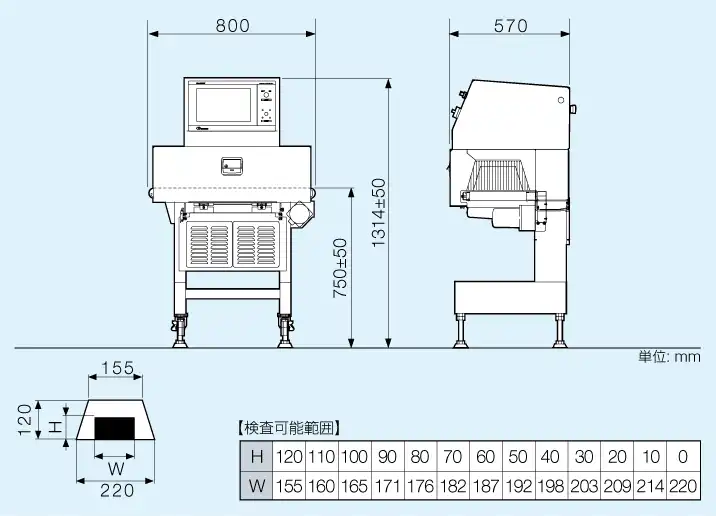

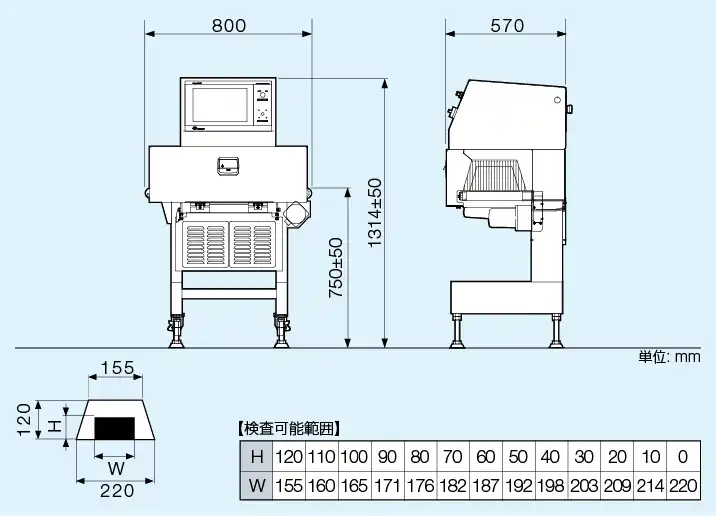

SX2353HWの外観図

SX 2353H

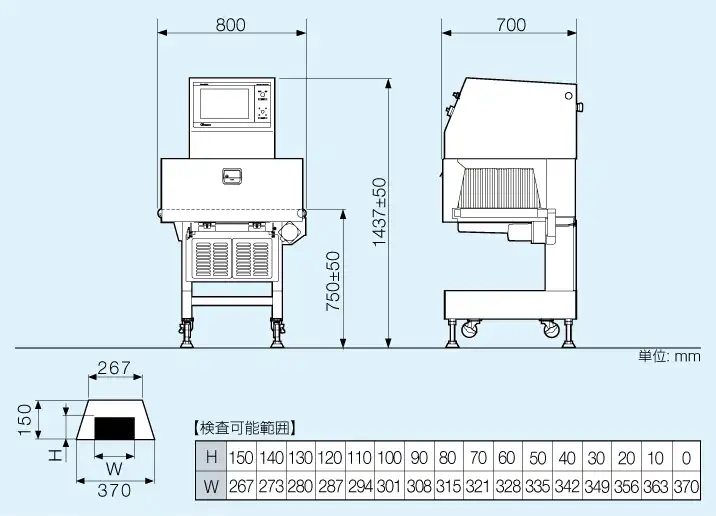

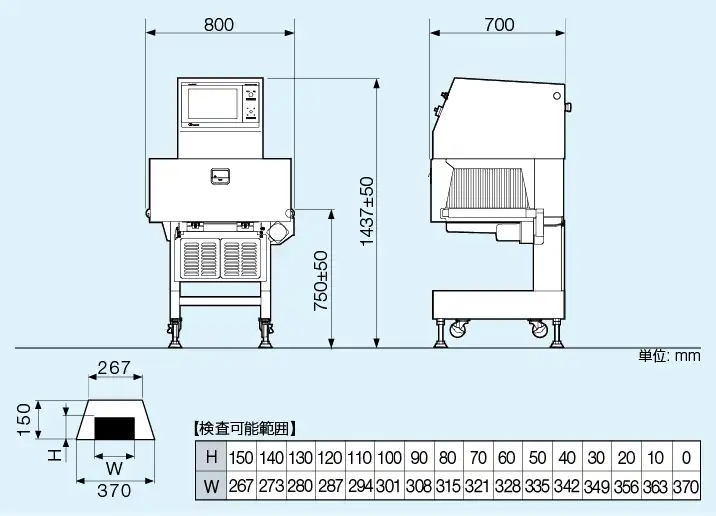

SX3873HWの外観図
