米､小麦粉、穀物等の大袋品､大箱製品など
通過幅60㎝未満まで対応。
※搬送ベルトの簡易脱着はオプションです。
規格
| 型式※2 | SD3P-XXXXD/W | |||||
|---|---|---|---|---|---|---|
| 6007 | 6009 | 6011 | 6014 | 6017 | ||
| 最大通過幅（mm） | 600 | |||||
| 最大通過高さ（mm） | 70 | 90 | 110 | 140 | 170 | |
| 検出感度（mm）※1 | Fe | φ0.5 | φ0.55 | φ0.55 | φ0.6 | φ0.7 |
| SUS 304 |
φ1.0 | φ1.1 | φ1.2 | φ1.3 | φ1.5 | |
| 搬送質量 | 20kg オプションにて30kg(三相AC200V)まで対応可 | |||||
| 搬送ベルト速度※3 | 21m/min(50Hz)、25m/min(60Hz) | |||||
| ベルト幅(mm) | 500 | |||||
| 使用環境 | 温度0～40℃、湿度30～75％ 結露しないこと | |||||
| 質量（kg） | 186 | 187 | 188 | 194 | 199 | |
| 電源 | 90-110Vac/180-220Vac､50/60Hz､350VA または 三相180-220Vac､50/60Hz､550VA(30kg対応時) |
|||||
| 型式※2 | SD3P-XXXXD/W | |||||
|---|---|---|---|---|---|---|
| 6020 | 6025 | 6030 | 6035 | |||
| 最大通過幅（mm） | 600 | |||||
| 最大通過高さ（mm） | 200 | 250 | 300 | 350 | ||
| 検出感度（mm） | Fe | φ0.8 | φ0.8 | φ1.0 | φ1.2 | |
| SUS 304 |
φ1.5 | φ1.5 | φ1.7 | φ2.0 | ||
| 搬送質量 | 20kg オプションにて30kg(三相AC200V)まで対応可 | |||||
| 搬送ベルト速度※3 | 21m/min(50Hz)、25m/min(60Hz) | |||||
| ベルト幅(mm) | 500 | |||||
| 使用環境 | 温度0～40℃、湿度30～75％ 結露しないこと | |||||
| 質量（kg） | 202 | 204 | 210 | 216 | ||
| 電源 | 90-110Vac/180-220Vac､50/60Hz､350VA または 三相180-220Vac､50/60Hz､550VA(30kg対応時) |
|||||
※1 検出感度はベルト面上をテストピースのみ流したときの値です。仕様、周囲環境、被検査物の影響により、検出感度が異なる場合があります。
※2 D：非防水/W：防水。防水仕様は被検査物によって仕様が変更になる場合があります。
※3 搬送速度・その他の仕様はご相談ください。
※通過口の内面に商品などが当たらないようにしてください。
※仕様は改良のため、予告なく変更する場合があります。

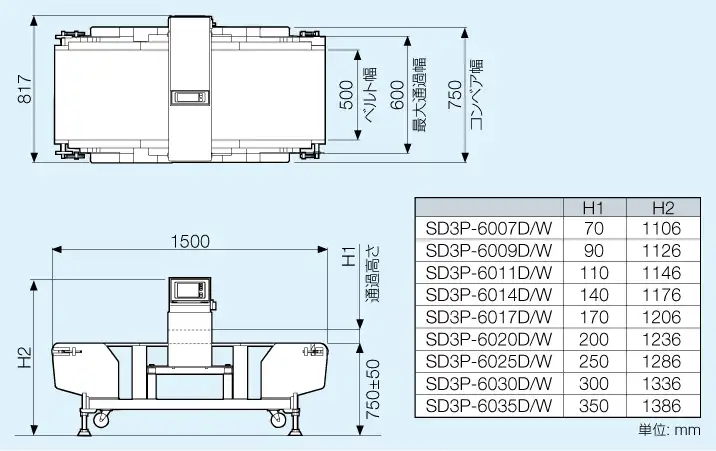

外観図
