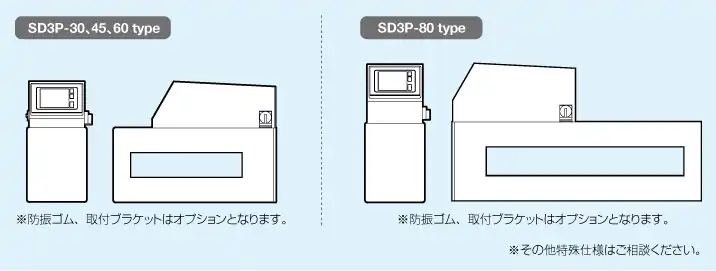

外観図（SD3P-30・45・60 Type）

SD3P-30 3006 3008 3010 3012 3015 3018
A 480 481 501 521 551 581
B 185 185 185 185 185 185
C 296 296 316 336 366 396
D 108 98 98 98 98 98
E 80 100 120 140 170 200
F 67 67 67 67 67 67
G 300 300 300 300 300 300
H 141 141 141 141 141 141
I 508 508 508 508 508 508
J 236 236 236 236 236 236
K 53 53 53 53 53 53
L 328 328 328 328 328 328
M 127 127 127 127 127 127
N 36 36 36 36 36 36
O 164 164 164 164 164 164
P 53 53 53 53 53 53
Q 328 328 328 328 328 328
R 128 128 128 128 128 128
S 354 354 354 354 354 354
T 400 400 400 400 400 400
SD3P-45 4506 4508 4510 4512 4515 4518 4521 4527 4532
A 481 480 501 521 551 581 611 671 721
B 185 185 185 185 185 185 185 185 185
C 296 296 316 336 366 396 426 486 536
D 108 98 98 98 98 98 98 98 98
E 80 100 120 140 170 200 230 290 340
F 67 67 67 67 67 67 67 67 67
G 450 450 450 450 450 450 450 450 450
H 141 141 141 141 141 141 141 141 141
I 658 658 658 658 658 658 658 658 658
J 236 236 236 236 236 236 296 296 296
K 53 53 53 53 53 53 53 53 53
L 478 478 478 478 478 478 478 478 478
M 127 127 127 127 127 127 127 127 127
N 36 36 36 36 36 36 36 66 66
O 164 164 164 164 164 164 164 164 164
P 53 53 53 53 53 53 53 53 53
Q 478 478 478 478 478 478 478 478 478
R 128 128 128 128 128 128 128 128 128
S 354 354 354 354 354 354 354 354 354
T 400 400 400 400 400 400 400 400 400
SD3P-60 6005 6007 6009 6011 6014 6017 6020 6025 6030 6035
A 481 480 501 521 551 581 611 671 721 771
B 185 185 185 185 185 185 185 185 185 185
C 296 296 316 336 366 396 426 486 536 586
D 108 98 98 98 98 98 98 98 98 98
E 80 100 120 140 170 200 230 290 340 390
F 67 67 67 67 67 67 67 67 67 67
G 600 600 600 600 600 600 600 600 600 600
H 141 141 141 141 141 141 141 141 141 141
I 808 808 808 808 808 808 808 808 808 808
J 236 236 236 236 236 236 296 296 296 296
K 52 52 52 52 52 52 52 52 52 52
L 630 630 630 630 630 630 630 630 630 630
M 126 126 126 126 126 126 126 126 126 126
N 28 28 28 28 43 43 58 58 58 58
O 180 180 180 180 180 180 180 180 180 180
P 57 57 75 57 57 57 57 57 57 57
Q 620 620 620 620 620 620 620 620 620 620
R 132 132 132 132 132 132 132 132 132 132
S 415 415 415 415 415 415 415 415 415 415
T 465 465 465 465 465 465 465 465 465 465

その他、特殊寸法はご相談ください。

外観図（SD3P-80 Type）

SD3P-80 8005 8007 8009 8011 8013 8016 8019 8025 8035
A 531 531 551 571 601 631 661 721 821
B 235 235 235 235 235 235 235 235 235
C 296 296 316 336 366 396 426 486 536
D 108 98 98 98 98 98 98 98 98
E 80 100 120 140 170 200 230 290 390
F 67 67 67 67 67 67 67 67 67
G 600 600 600 600 600 600 600 600 600
H 141 141 141 141 141 141 141 141 141
I 808 808 808 808 808 808 808 808 808
J 236 236 236 236 236 236 296 296 296
K 52 52 52 52 52 52 52 52 52
L 630 630 630 630 630 630 630 630 630
M 126 126 126 126 126 126 126 126 126
N 28 28 28 28 43 43 58 58 58
O 180 180 180 180 180 180 180 180 180
P 57 57 75 57 57 57 57 57 57
Q 620 620 620 620 620 620 620 620 620
R 132 132 132 132 132 132 132 132 132
S 415 415 415 415 415 415 415 415 415
T 465 465 465 465 465 465 465 465 465

その他、特殊寸法はご相談ください。

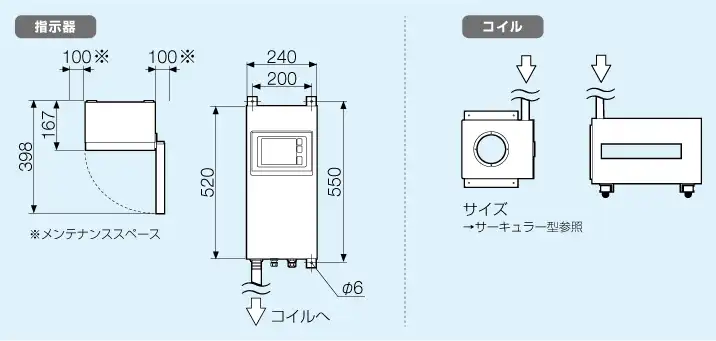

指示器別体型（指示器とコイルと分離しているタイプ）
